Clase N°4 (Práctica de laboratorio Nº1)

Datos informativos:

Tema: Ley de Snell

Objetivo: Demostrar experimentalmente la ley de Snell para comprender como se comporta la luz en diferentes medios.

Integrante: Tiphany García

Curso: 3ro BGU

Asignatura: Física

Fundamentos teóricos:

Reflexión: Cuando un haz de luz incide sobre una superficie pulida, sufre una reflexión parcial. Mientras más pulida y limpia es la superficie, mayor es la intensidad del haz reflejado.

• El haz incidente, la normal a la superficie reflectora en el punto de incidencia, y el haz reflejado están en el mismo plano, y
• El ángulo del rayo incidente θi, es igual al del rayo reflejado θr, ambos medidos con respecto a la normal

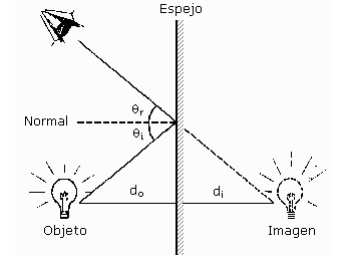

Descripción de la imagen:  En ella notamos un objeto luminoso frente a un espejo. Un haz de luz es emitido por el objeto e incide sobre el espejo para ser reflejado hacia el ojo del observador.

 Este ve la imagen del objeto como si estuviera detrás del espejo. Los ángulos θi y θr son iguales, como dijimos antes. El ángulo θi está definido entre el haz incidente y la normal, o perpendicular al espejo, mientras el ángulo θr lo está entre la normal y el haz reflejado. Las distancias do y di son iguales entre sí

Refracción: Cuando un rayo de luz pasa por la interfaz entre dos medios transparentes tales como aire y agua o aire y vidrio, haciendo un ángulo θ1 con la normal, es desviado de su dirección original de tal forma que, dentro del segundo medio, hace un ángulo θ2 con la normal.

 La relación entre estos ángulos está dada por la ley de Snell, o de Descartes, y se escribe como, n1 senθi = n2 senθ2

Donde n1 y n2 son los llamados índices de refracción de los medios 1 y 2, respectivamente.

El índice de refracción es una propiedad óptica característica de los materiales, como lo son la densidad, resistividad, calor específico, coeficiente de expansión térmica, etc., y se define a través de la relación, c v n = Aquí c es la rapidez de la luz en el vacío y v, la rapidez de la luz en el medio cuyo índice de refracción es n.

Mientras mayor es el índice de refracción, menor es la rapidez de propagación de la luz en el medio y mayor su desviación.

Procedimiento

1. Procedemos a colocar los alfileres de forma diagonal

2. Por el espejo plano, miramos la reflexión y colocamos alfileres por el otro lado

3. Trazamos la línea perpendicular normal

4. Retiramos los alfileres para hacer el ángulo incidente

5. Retiramos los alfileres del otro lado para hacer el ángulo reflejado

6. Teniendo los dos ángulos, tomaremos el transportador a medir

NOTA: Recordar que para que la práctica esté bien los ángulos medidos deben ser iguales.

Esquema:

Materiales:

1) Un espejo plano

2) Una pieza de cartón paja

3) Cartulina con imagen de flecha

4) Alfileres

5) Hojas de papel blanco

6) Regla

7) Transportador

8) Lápiz

9) Linterna de luz blanca

10) Espejo esmeraldado

Conclusiones:

• La reflexión de la luz es igual al ángulo incidente al ángulo reflejado.
• La luz al traspasar el índice del espejo, se refleja la imagen inversa en el
  espejo cóncavo que observamos en el esquema,

 en la

parte del espejo cóncavo podemos

observar como la imagen se puede

proyectar en la parte inversa lo cual

ocasiona que sea la imagen virtual.
