Clase N°6 (Ejercicios de óptica geométrica)

-

Un espejo cóncavo tiene 50 cm de radio. Un objeto de 5 cm se coloca a 20 cm del espejo:

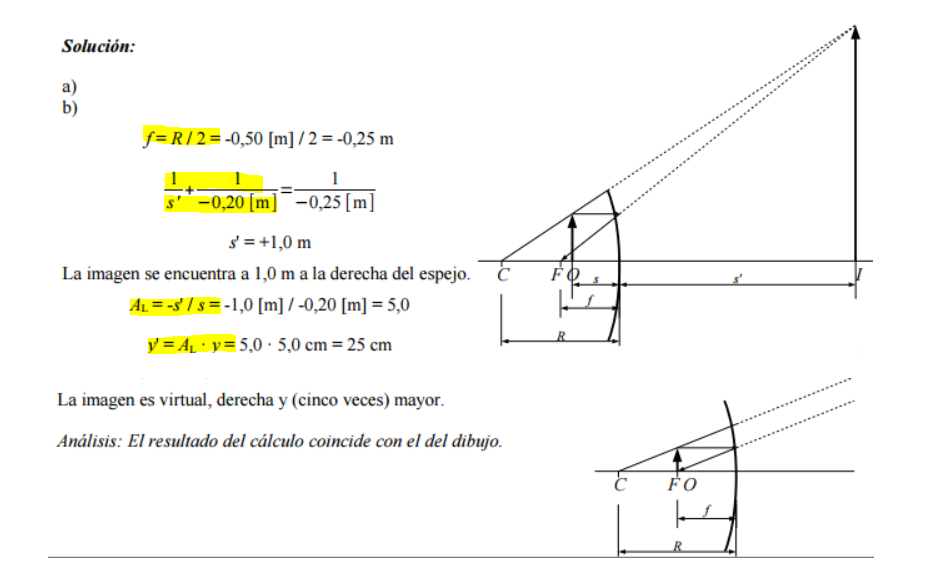

a) Dibuja la marcha de los rayos.

 b) Calcula la posición, tamaño y naturaleza de la imagen.

Rta.: b) s' = 1,00 m; y' = 25 cm; V, ↑, >
